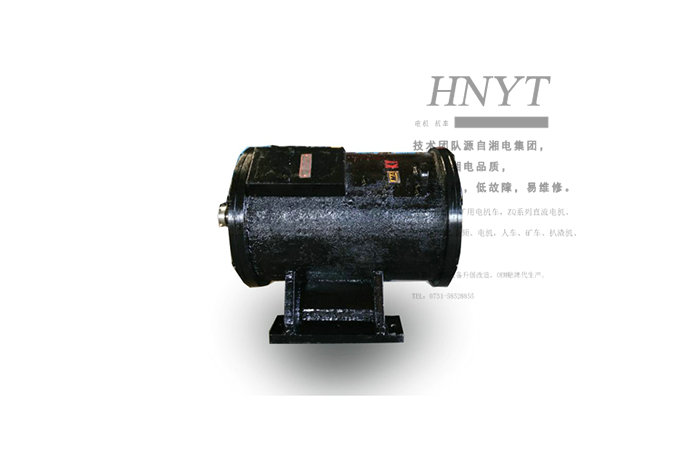

湘潭YVF-75Q矿用变频牵引电机(75KW变频电机)
湘潭YVF-75Q矿用变频牵引电机简介
YVF-75Q矿用变频牵引电机用作cjy20-6.7.9/550二级传动的交流变频架线式矿用电机车之驱动电动机。
该电机具有结构简单、节能、免维护、运行平稳、效率高等优点。
40年生产经验技术团队
国内老牌湘潭电机厂技术团队、自主研发，个性设计，确保电机工艺和质量。
一、真空浸漆设备及工艺
采用真空浸漆设备，二次以上浸漆工艺，确保YVF75KW变频牵引电机在潮湿及多粉尘环境下能长期保持高绝缘状态，减少维护次数，维护周期较同类产品延长1.5倍以上；
真空浸漆设备
二、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺，预烘、烘干、保温、准确的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；
四、YVF全系列使用高质量或者进口轴承
YVF变频电机使用高质量或者进口轴承，确保电机低噪音，低震动，高精度，高效率，长寿命和少维护；
六、YVF全系列使用矽(硅)钢片
YVF变频电机均采用宝钢/武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；
七、YVF全系列变频电机使用F级及H级绝缘材料,高压绝缘无短板
YVF变频电机采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）；
七、直流牵引电机和变频电机比较分析
|
|
直流牵引电机 |
变频牵引电机 |
|
调速性能分析 |
1、直流电机的转速是随负载变化的,尤其是在下坡道运行时,机车可以开得飞快,容易出事故;
2、不允许司机突然加速,否则损坏电机和调速器 |
1、当电机车的负载发生改变时，交流牵引变频调速装置的存在能够使电机车保持均匀的速度调节，不会如直流牵引电机发生瞬时速度陡然变化，故不会出现“飞车出轨”现象。
2、可设定矿用电机车更高车速限制,一旦车速设定好,即使是在下坡道行驶,机车也不会超过所设定的车速; |
|
维修成本 |
1、直流电机转子上因为有线圈和易磨损的换向铜头、碳刷等,故障率高、维修费用大。
|
2、以鼠笼转子 ( 无铜头碳刷、线圈 ) 取代直流电牵引电机转子，大大提升了部件组合的密闭性，故使得因工作环境问题 ( 如潮湿、高温等 ) 所产生的绝缘性能降低问题得以有效避免，也省却了打开部件，实时清理转子碳粉的步骤，以此提升运转可靠性。基本无需维修 |
|
可靠性 |
速度调节冲击力作用巨大，对于齿轮的磨损力较大。手制动高频率使用能够对于闸瓦产生较大损伤。 |
运行平稳，故不会产生强烈的冲击力，因此能够实现对于闸瓦的有效保护，降低故障的发生率，且免去启动电阻的使用，借此降低维修成本与维修难度。 |
|
经济效益分析 |
转子易损坏，碳刷、换向器需经常更换。 |
变频交流调速采用交流电机,其转子不会损坏，同时，变频调速电动机能够在很多运输过程中根据具体的地况来调控转速，实现反馈牵引电网，故可实现能耗的降低，大大的节约能源。 |
主要用途及适用范围
YVF系列矿用变频调速牵引电动机装于电机车内部，适用于一般矿山井下环境条件，系供矿用电机车作驱动电动机。
1.2 适用范围
电机应能在下列条件下正常运行：
a） 海拔高度不超过1600m；
b） 周围环境温度-20℃～+40℃；
c） 周围空气月平均相对湿度不大于95%（25℃）；
d） 在无破坏绝缘的气体或蒸汽环境中；
e） 工作场所允许有甲烷或煤尘爆炸性混合物。
产品型号和基本参数
|
产品型号 |
定额 |
额定数据 |
绕组接法 |
绝缘等级 |
防护等级 |
重量kg |
||||
|
功率 kW |
电压V |
电流 A |
频率 Hz |
转速 r/min |
||||||
|
YVF-8Q |
S2-60min |
7.5 |
185 |
29.6 |
40.7 |
1190 |
Y |
F |
Ip54 |
160 |
|
YVF-22Q |
S2-60min |
22 |
380 |
47.3 |
40.1 |
594 |
Y |
F |
Ip54 |
490 |
|
YVF-30Q |
S2-60min |
30 |
380 |
60.3 |
40.1 |
595 |
Y |
F |
Ip54 |
490 |
|
YVF-30Q-2 |
S2-60min |
30 |
380 |
57.8 |
50 |
1479 |
Y |
F |
Ip54 |
350 |
|
YVF-45Q |
S2-60min |
45 |
380 |
87.6 |
50 |
987 |
Y |
F |
Ip54 |
590 |
|
YVF-55Q |
S2-60min |
55 |
400 |
100.7 |
65.8 |
1300 |
Y |
F |
Ip54 |
530 |
|
YVF-75Q |
S2-60min |
75 |
400 |
132.2 |
51 |
1001 |
Y |
F |
Ip43 |
590 |
我们是矿用机车行业的动力供应商，并且与湘电重装，中国中车及山河智能等大型企业合作提供动力。
